● Meet en bewaakt de flow van viskeuze media (olie)
● Meetbereik 0,02…150 l/min
● Hoge nauwkeurigheid
● Weinig afhankelijk van de viscositeit
● Geschikt voor debieten tot 40.000 mm²/s (cSt)
● Nominale diameter DN8…DN25
● Analoge uitgang en twee schakelingen

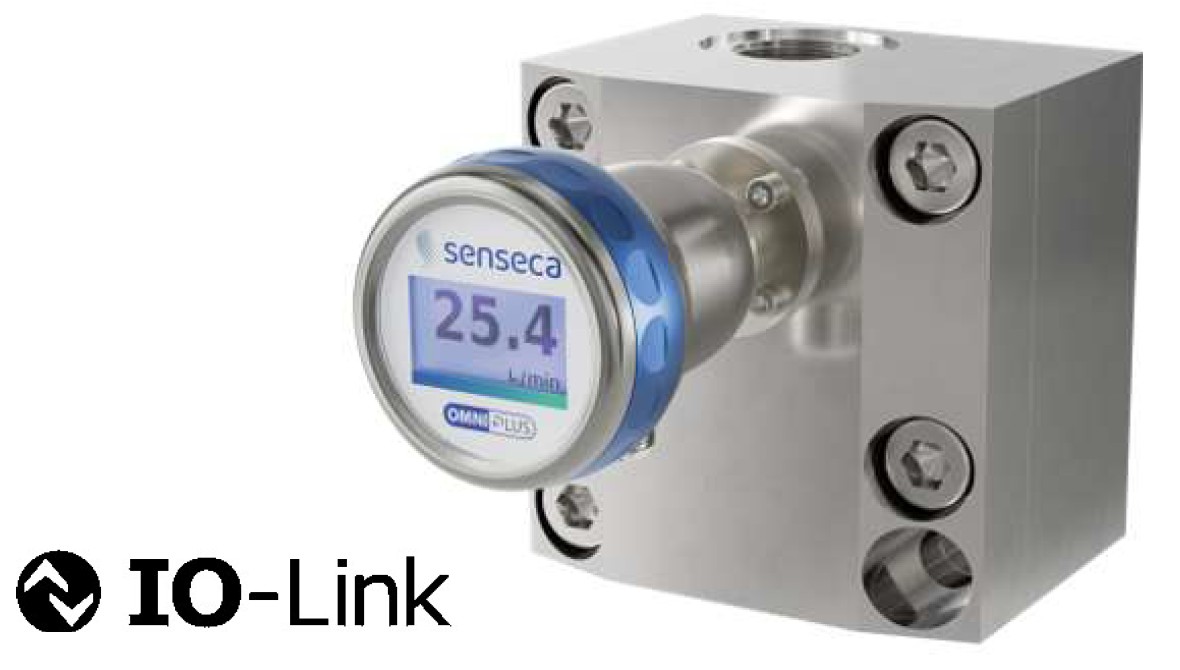

De flowtransmitters uit de OMNIPLUS‑VHZ‑serie zijn ontworpen voor het meten van vloeibare, viskeuze en smeermedia (zoals smeerolie). De volumetrische meting vindt plaats via twee nauwkeurig in elkaar grijpende tandwielen die, aangedreven door het stromende medium, in tegengestelde richting draaien. Dankzij deze volumetrische meetmethode functioneren de apparaten vrijwel onafhankelijk van de viscositeit van het medium.
Een extern geplaatste sensor detecteert de tandflanken en genereert een frequentiesignaal dat proportioneel is aan het debiet. Elke puls komt overeen met een gedefinieerd meetvolume. In de flowkamer zijn geen magneten aanwezig. De transmitters kunnen in beide stromingsrichtingen worden toegepast.
De elektronica bepaalt automatisch de stroomrichting en toont deze op het display (niet beschikbaar bij nominale diameter DN8). De geïntegreerde totalisator telt op of af, afhankelijk van de gemeten richting.
De geïntegreerde elektronica beschikt over een lcd‑display, een analoge uitgang en twee schakeluitgangen, en kan eenvoudig door de gebruiker worden geconfigureerd. De behuizing is verkrijgbaar in aluminium of roestvrij staal.
Naast de hier beschreven uitvoering zijn ook andere varianten beschikbaar:
- LABOPLUS‑VHZ Zonder display, met instelbare analoge uitgang, frequentie‑uitgang en eindschakelaar

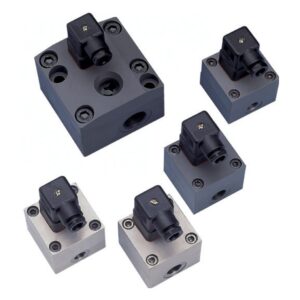

- VHZ Directe, niet‑instelbare frequentie‑uitgang
De handleiding is hier te vinden.
