Flowindicator met Kogel
Flow indicator met Kogel

Doorstroom Flowindicator met Kogel – Vloeistof / Gas Flowindicatie – RVS

€ 168,90€ 204,37 Excl. BTWIncl. BTW

Beschikbaar via nabestelling

×
Totaal:
Offerte aanvragen

Offerte

Artikelnummer: F-I-R-2-2 Categorie:

Beschrijving

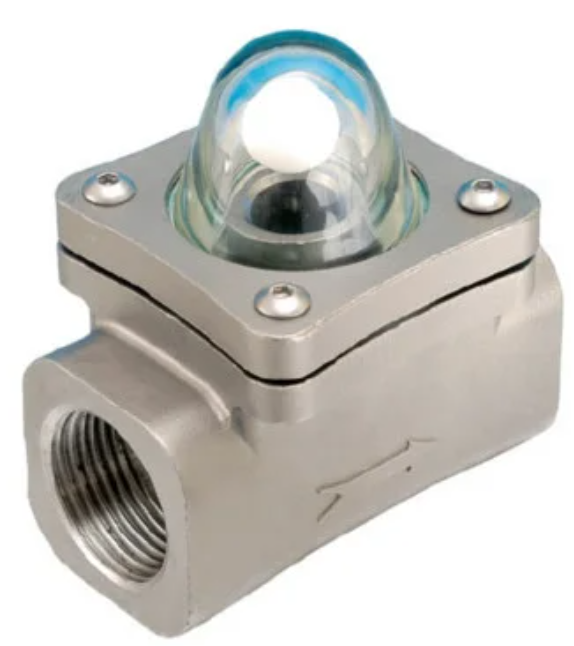

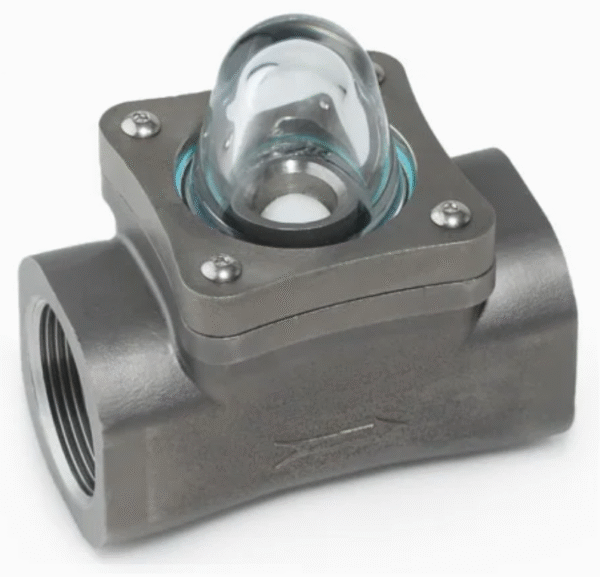

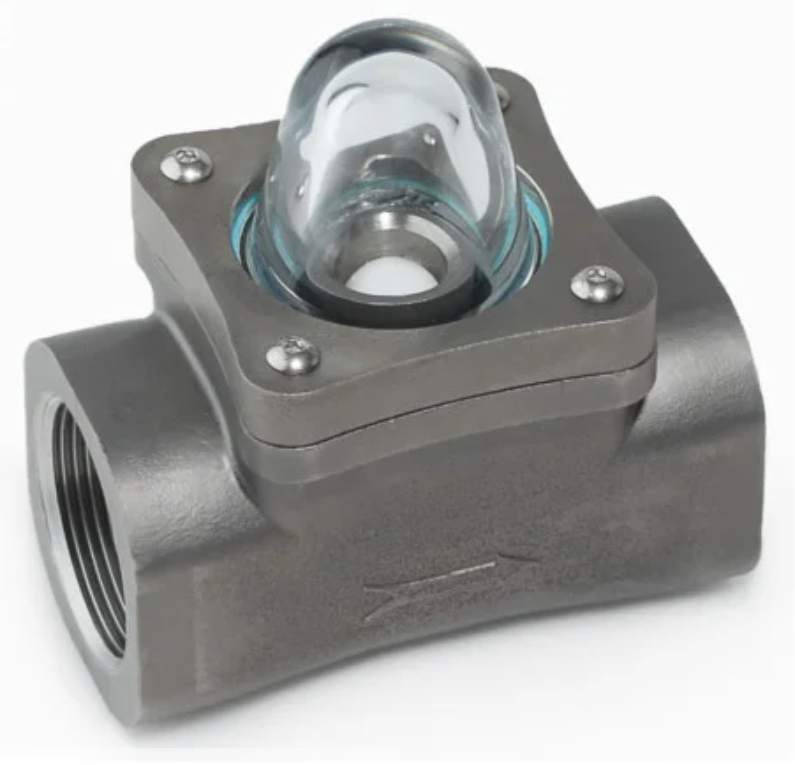

Mechanische flowindicator voor een zichtbare aanwijzing van de stroom van vloeistoffen en gassen, gemaakt van RVS.  Door de stroming van het medium wordt de kogel verder omhoog gestuwd. Het kijkglas in de vorm van een bol maakt de rotor van een afstand goed zichtbaar.

Deze instrumenten zijn vervaardigd uit kwaliteitsmaterialen, waardoor ze geschikt zijn voor een breed scala aan media. De stromingsindicatoren worden ingezet om de stroom van vloeistoffen met een lage tot gemiddelde viscositeit en gassen in leidingen te visueel monitoren.

De indicatoren kunnen gebruikt worden tot een druk van 16 bar (bij 20 °C) en een maximale mediumtemperatuur van 200 °C. De flowindicator dient horizontaal gemonteerd te worden.



Materialen

Onderdeel Materiaal Toelichting
Behuizing RVS 316
Sluitplaat RVS 316
Kijkglas Borosilicaatglas
Kogel PTFE
O-ring FKM
Pakking Klingersil C-4400 niet in contact met het medium

Flowbereik / Debieten

 G Kogel beweegt Kogel volledig zichtbaar
Water [l/min] Lucht [l/min] Water [l/min] Lucht [l/min]
G 1/4 0,1 2,5 1 9
G 3/8 0,1 3 1 10
G 1/2 0,1 10 1 50
G 3 /4 2,4 60 5,2 100
G 1 2,7 75 5,5 100
G 1 1/4 11 100 16 180
G 1 1/2 16 110 21 180

Let op: De maximale stroomsnelheid van vloeistoffen mag 3 m/s niet overschrijden.

Anders dan voor vloeistoffen, wordt voor lucht (en gassen) het volume opgeven bij een vooraf vastgestelde druk en temperatuur. Namelijk bij 1013 mbar en 20 °C.

Afmetingen

G A [mm] B [mm] C [mm] Gewicht [kg]
G 1/4 76 63 79 0,72
G 3/8 76 63 79 0,69
G 1/2 76 63 79 0,65
G 3 /4 89 63 95 1,3
G 1 89 63 95 1,25
G 1 1/4 117 75 125 2,5
G 1 1/2 117 75 125 2,35



Geproduceerd in Duitsland.

Productinformatie

debiet

zie selectie, lucht of water
